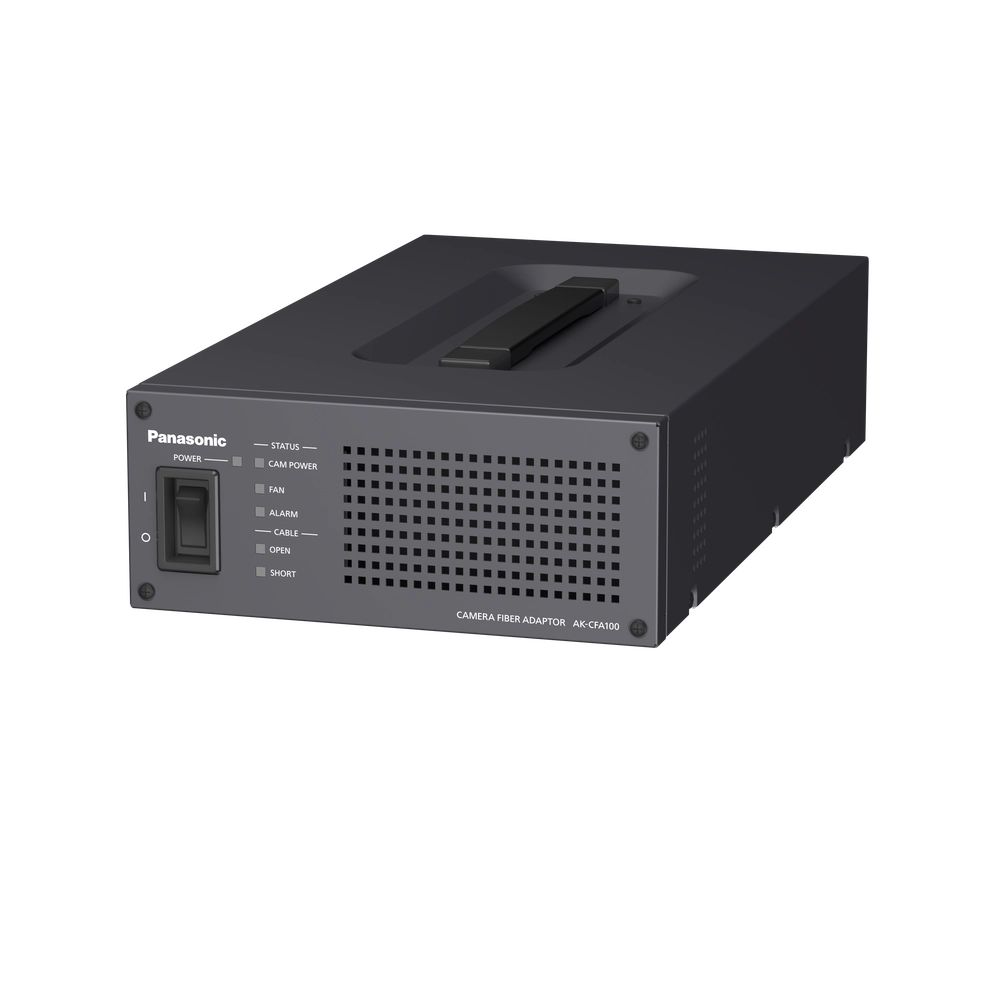

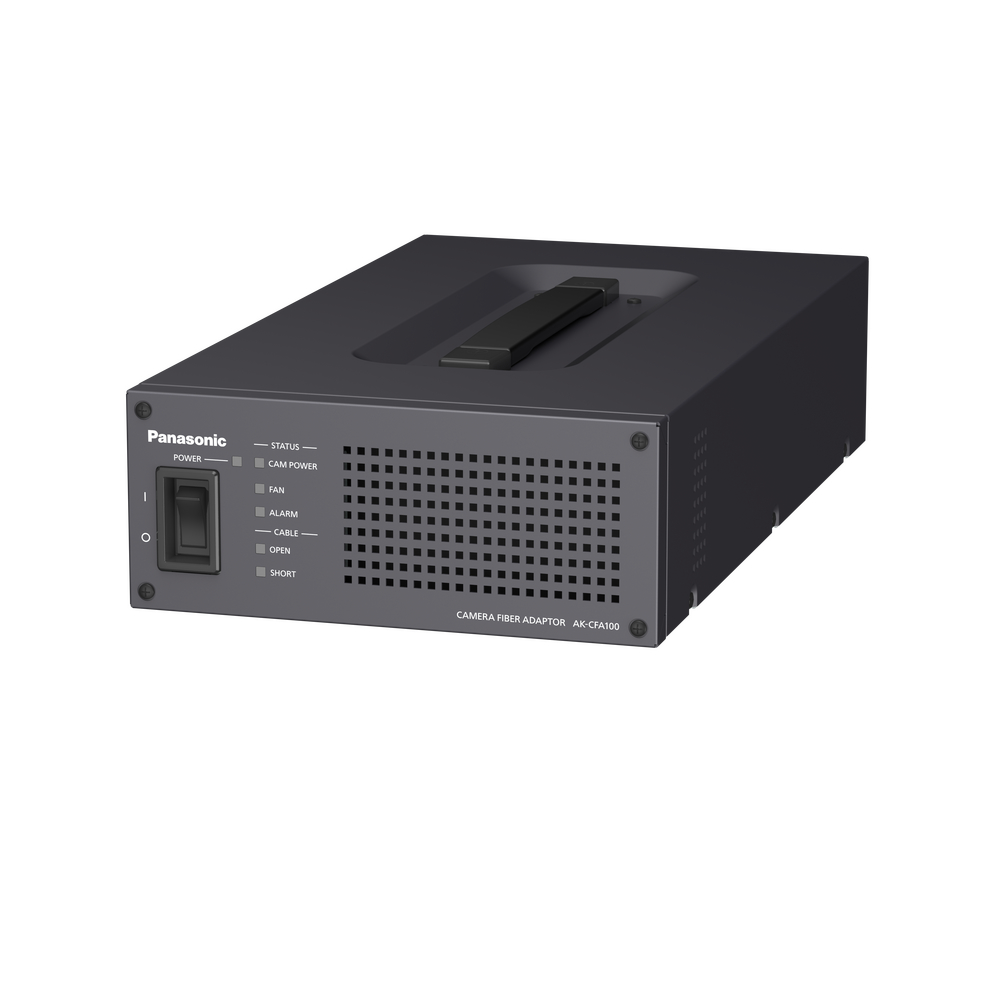

Panasonic AK-CFA100ESJ Camera Fibre Adaptor
Alle Preise exklusiv MwSt.
Der Panasonic AK-CFA100 ist ein Glasfaser-Adapter für Studiokameras, der eine kosteneffiziente Lösung bietet, um 4K-Studiokameras wie die AK-UCX100GSJ und AK-PLV100GSJ ohne separate Kamerasteuereinheit (CCU) zu betreiben. Er versorgt den Kamerakopf mit Strom – auch bei Entfernungen bis zu 2 km über ein einziges optisches Verbundkabel – und ist im kompakten 2-HE-Halb-Rack-Format ausgeführt.
| Hersteller | PANASONIC |
|---|
Panasonic AK-CFA100ESJ — Technische Details
Kompakter Glasfaser-Adapter zur Versorgung und Anbindung von 4K-Studiokameras (Deutsch).
Allgemeines
| Typ | Camera Fiber Adaptor (Glasfaser-Adapter) |
|---|---|
| Kompatible Kameras | AK-UCX100GSJ, AK-PLV100GSJ (und kompatible Modelle) |
| Einsatzzweck | Betrieb von Studiokameras ohne separate Camera Control Unit (CCU); Übertragung von Strom und Signalen über ein hybrides Glasfaserkabel |
Leistung & Versorgung
| Stromversorgung | AC 100–240 V, 50/60 Hz |
|---|---|
| Stromaufnahme / Leistung | Ca. 400–450 W (modellabhängig / Herstellerangabe) |
| Versorgungslänge | Versorgung und Signalübertragung über ein optisches Verbundkabel bis zu ca. 2 km |
Schnittstellen & Anschlüsse
| Kameraanschluss | Optical composite connector / Lemo (je nach Kabeltyp und Ausführung) |
|---|---|
| Netzwerk / Monitoring | Unterstützt die in Verbindung mit kompatiblen Kameras verfügbaren IP-/SDI-Workflows (Signale werden über das Glasfaserkabel übertragen) |
Betriebsumgebung & Mechanik
| Gehäuseform | Kompaktes 2-HE-Halb-Rack-Format |
|---|---|
| Abmessungen (ca.) | W 102 mm × H 385 mm × D 113 mm (je nach Quelle leicht variierend) |
| Gewicht (ca.) | Ca. 4,4 kg |
| Betriebstemperatur | 0 °C bis 40 °C |
| Lagerungstemperatur | -20 °C bis 60 °C |
| Betriebsfeuchte | 10 % bis 90 % (keine Kondensation) |
Besondere Merkmale
- Einfacher, kosteneffizienter Betrieb von 4K-Studiokameras ohne CCU
- Versorgt Kamerakopf mit Strom und überträgt Signale über ein einziges Glasfaser-Verbindungskabel
- Platzsparende 2-HE Halb-Rack-Bauform für Studios und OB-Vans
- Lizenz-/modellabhängige Kompatibilität mit bestimmten IP/SDI-Funktionen der Kameras
Hinweis: Manche Werte (z. B. genaue Leistungsaufnahme oder Steckertypen) können je nach Serien-/Region-Variante leicht variieren. Für verbindliche Installationsdaten empfiehlt sich Abgleich mit dem offiziellen Datenblatt des Herstellers.
