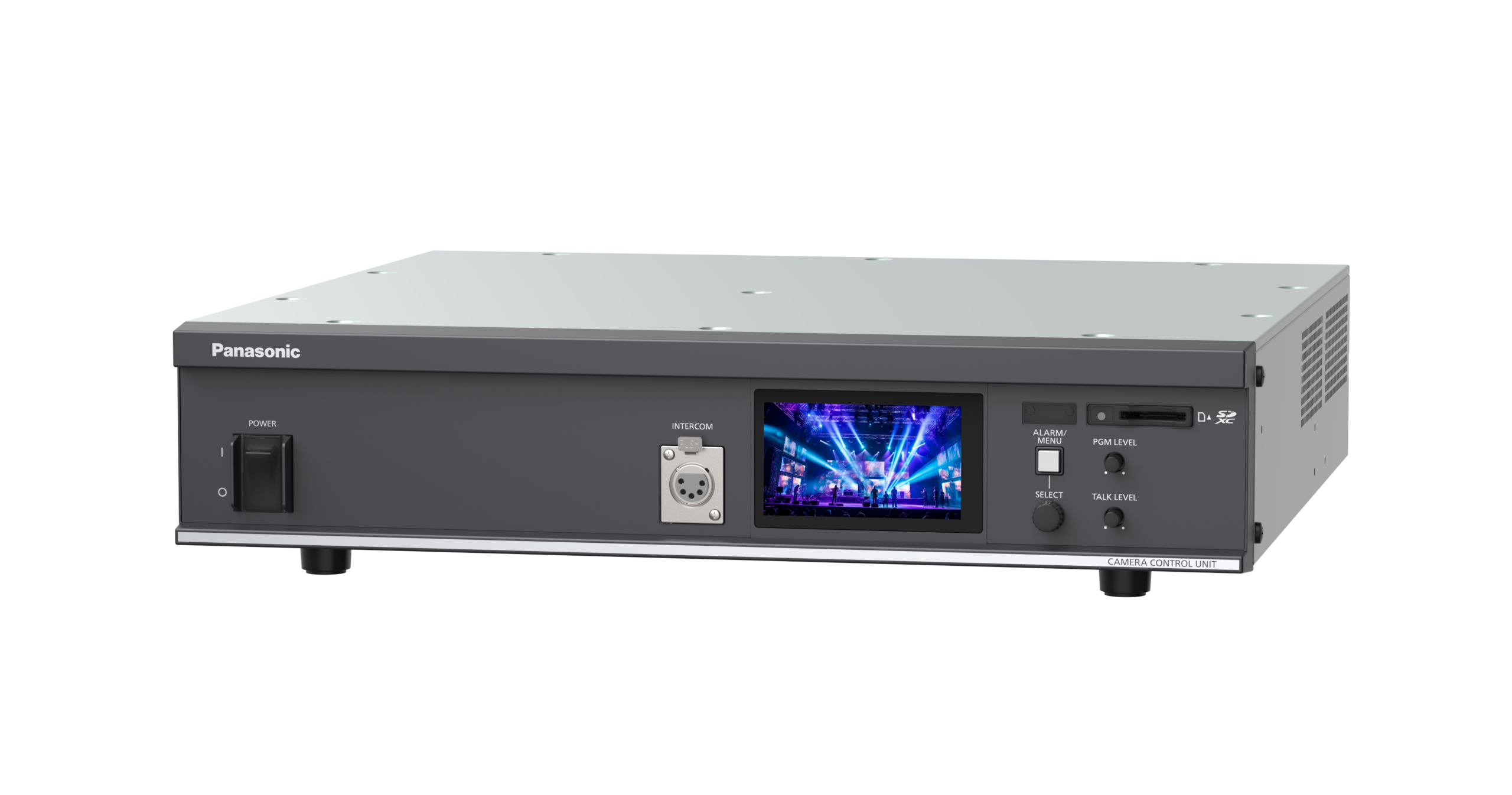

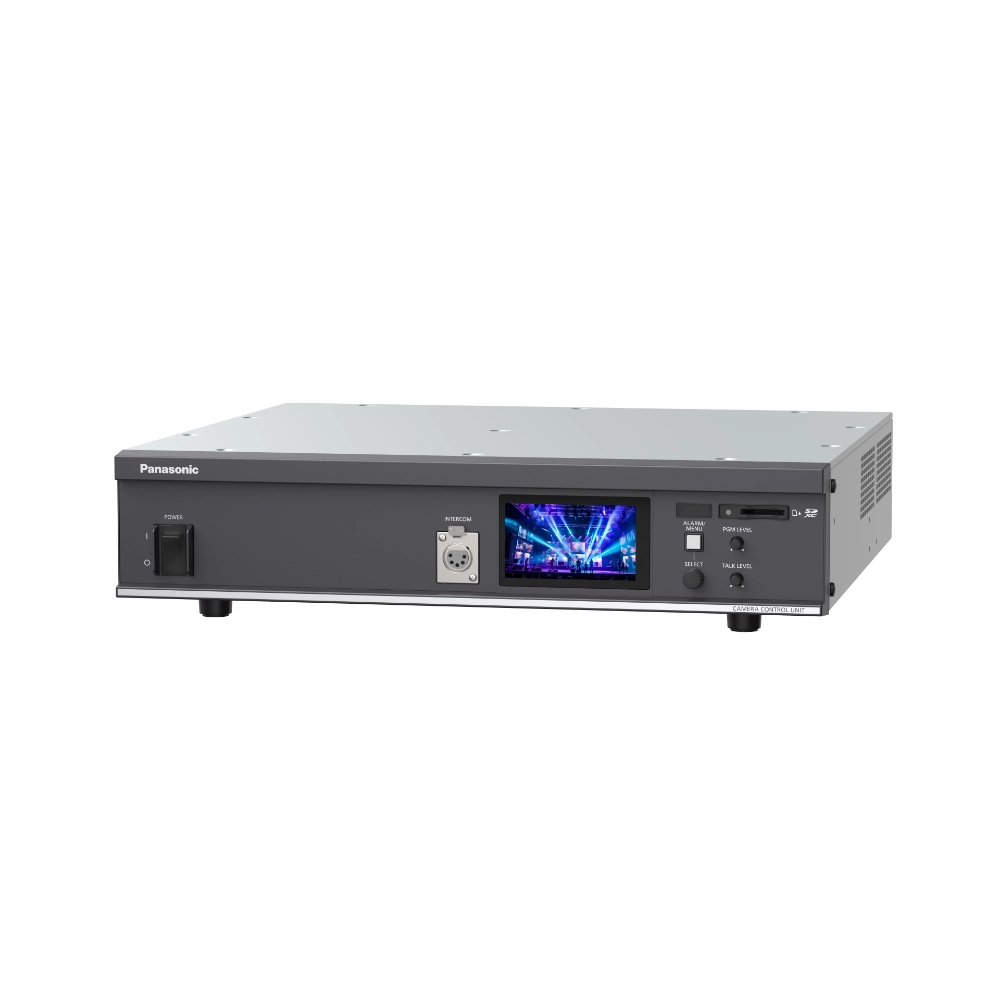

Panasonic AK-UCU700ESJ Camera Control Unit for UC4000

Artikelnummer: PAN-AK-UCU700ESJ Kategorien: ,

Alle Preise exklusiv MwSt.

Artikelnummer: PAN-AK-UCU700ESJ Kategorien: ,

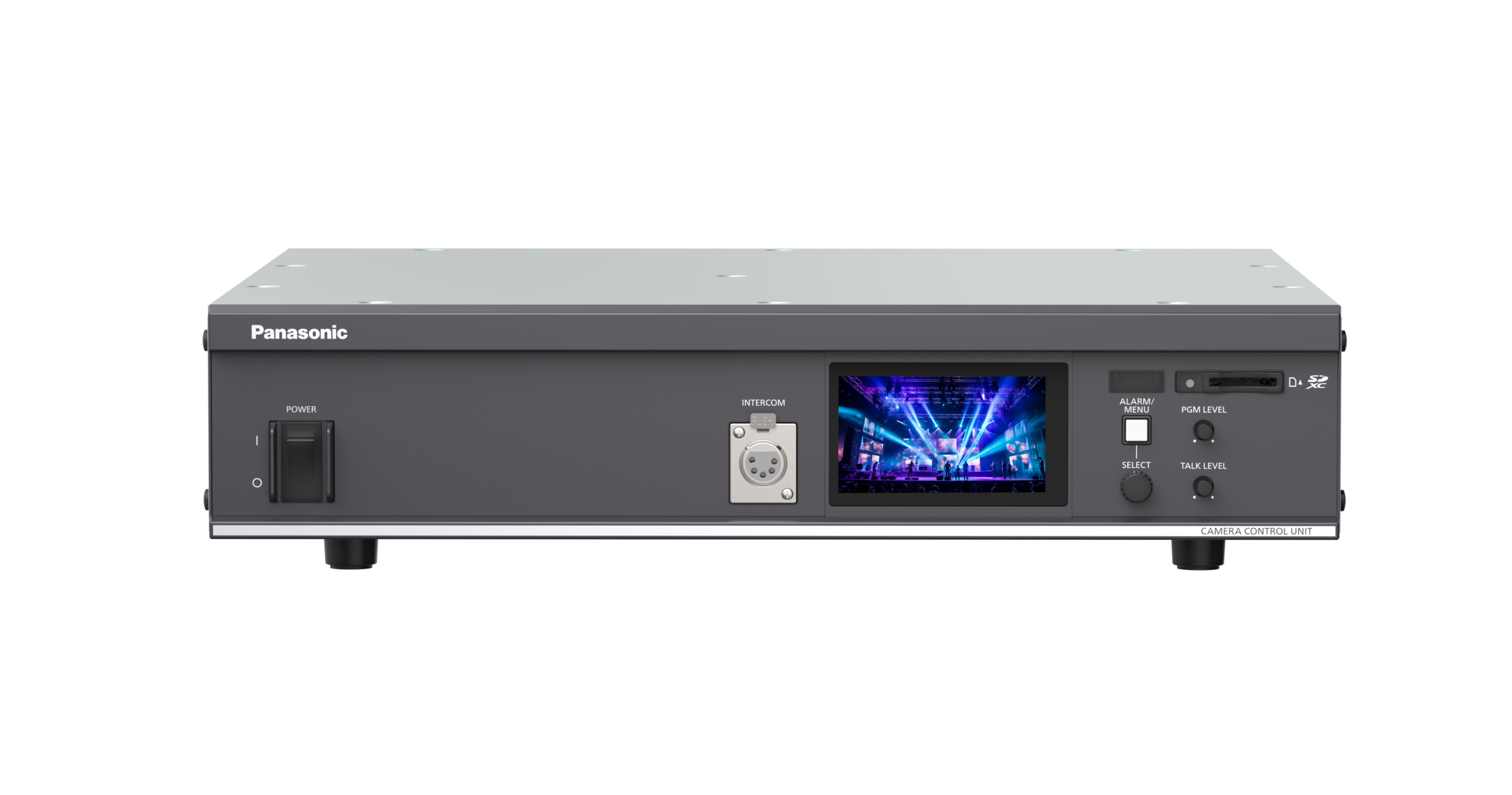

Die AK‑UCU700ESJ ist eine professionelle 4K-Kamera-Steuereinheit (CCU) für Studio‑Kameras mit erweiterter IP‑Konnektivität. Sie unterstützt SMPTE ST 2110, Dante‑Audio, NDI® und SRT und ermöglicht gleichzeitig HDR‑ (BT.2020) sowie SDR‑Ausgabe (BT.709). Mit acht Ausgängen – darunter zwei 12G‑SDI – bietet sie flexible Video-Distribution. Ein 3,5″ Farb‑Touch‑LCD erlaubt intuitive Bedienung und Live‑Monitoring. Die Verbindung zur Kamera erfolgt unkomprimiert optisch über Entfernungen von bis zu rund 2.000 m. Zukünftige Updates bieten High-Speed-Aufnahmen mit bis zu 4× in HD und 2× in 4K. Zudem ist eine 4K/HD‑IP-Übertragung über unkomprimierte oder JPEG-XS-Kompression möglich.

Hersteller

PANASONIC
Vollständige Artikelbeschreibung

  • Stromversorgung: 100 V – 240 V AC, 50 / 60 Hz :contentReference[oaicite:1]{index=1}
  • Leistungsaufnahme: 550 W (ohne Kamera: 130 W) :contentReference[oaicite:2]{index=2}
  • Stromversorgung Kamera: 240 V AC, ±5 %, 1,46 A, 50 / 60 Hz :contentReference[oaicite:3]{index=3}
  • Betriebstemperatur: 0 °C bis 40 °C :contentReference[oaicite:4]{index=4}
  • Lagerungstemperatur: –20 °C bis 60 °C :contentReference[oaicite:5]{index=5}
  • Luftfeuchtigkeit: 10 % bis 90 % (ohne Kondensation) :contentReference[oaicite:6]{index=6}
  • Abmessungen (B × H × T): 424 mm × 88,5 mm × 400 mm :contentReference[oaicite:7]{index=7}
  • Gewicht: ca. 9,1 kg :contentReference[oaicite:8]{index=8}

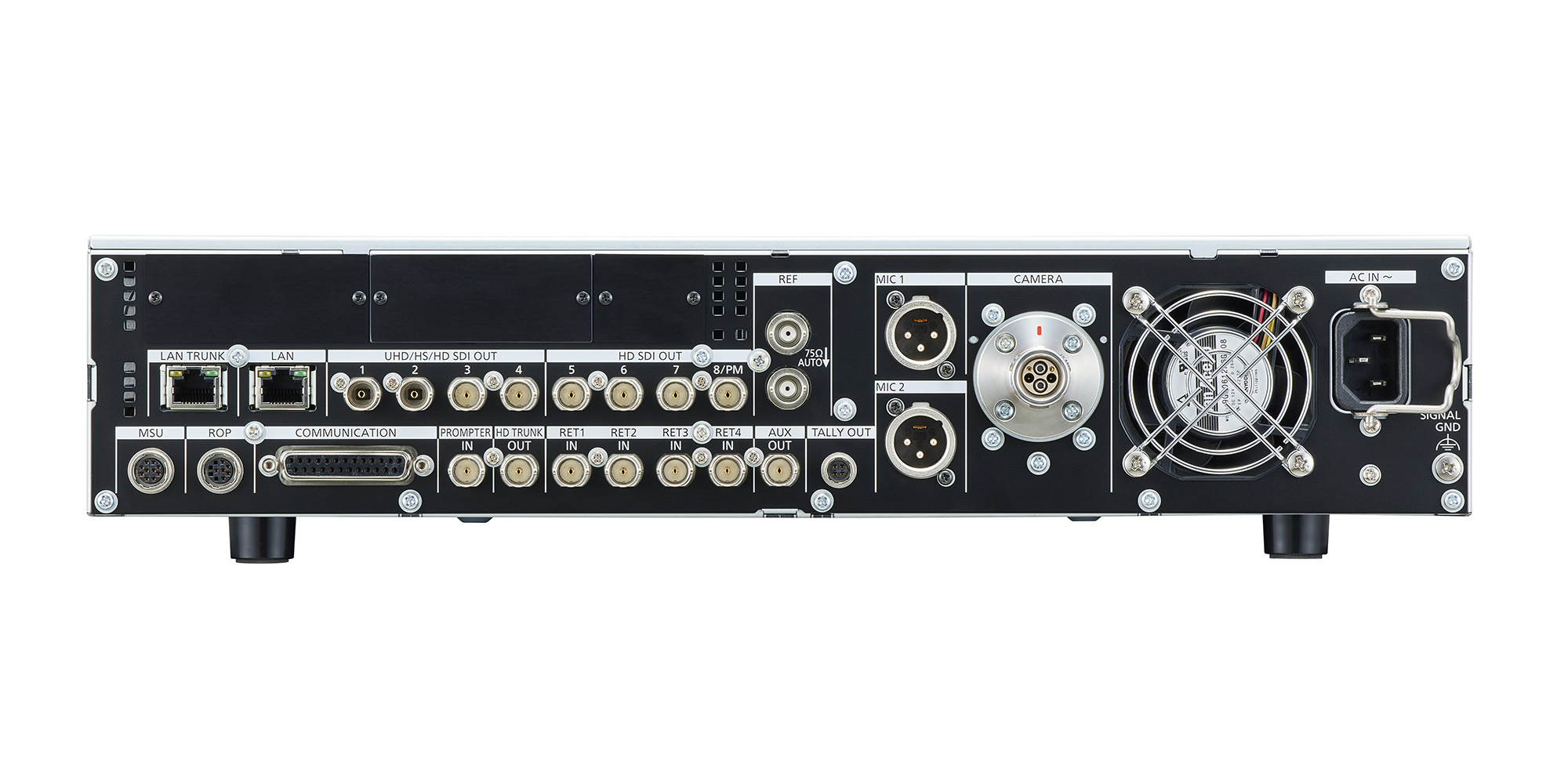

  • Video-Ausgänge:
    • 3G/HD‑SDI: 5 Linien :contentReference[oaicite:9]{index=9}
    • 12G/6G/3G/HD‑SDI: 2 Linien :contentReference[oaicite:10]{index=10}
    • HD‑SDI: 1 Linie (geteilt mit Bildmonitor-Ausgang) :contentReference[oaicite:11]{index=11}
  • Return‑Eingänge: 3G/HD‑SDI, 4 Linien :contentReference[oaicite:12]{index=12}
  • Referenzeingang: Black‑Burst / Tri-Level, 1 Linie, automatische Terminierung, Loop‑Through :contentReference[oaicite:13]{index=13}
  • Mikrofon-Ausgänge: 2 × XLR (3‑Pin, männlich), 0 dBm / 600 Ω :contentReference[oaicite:14]{index=14}
  • Intercom (Kommunikation): 2 Eingänge/Ausgänge (ENG / PROD), 0 dBm, 600 Ω oder 1 V [p-p], 200 Ω (RTS) bzw. CLRCOM :contentReference[oaicite:15]{index=15}
  • Tally-Eingänge: 3 (Rot, Grün, Gelb) :contentReference[oaicite:16]{index=16}
  • PGM-Eingang: 2 Linien, 0 dBm / 600 Ω :contentReference[oaicite:17]{index=17}

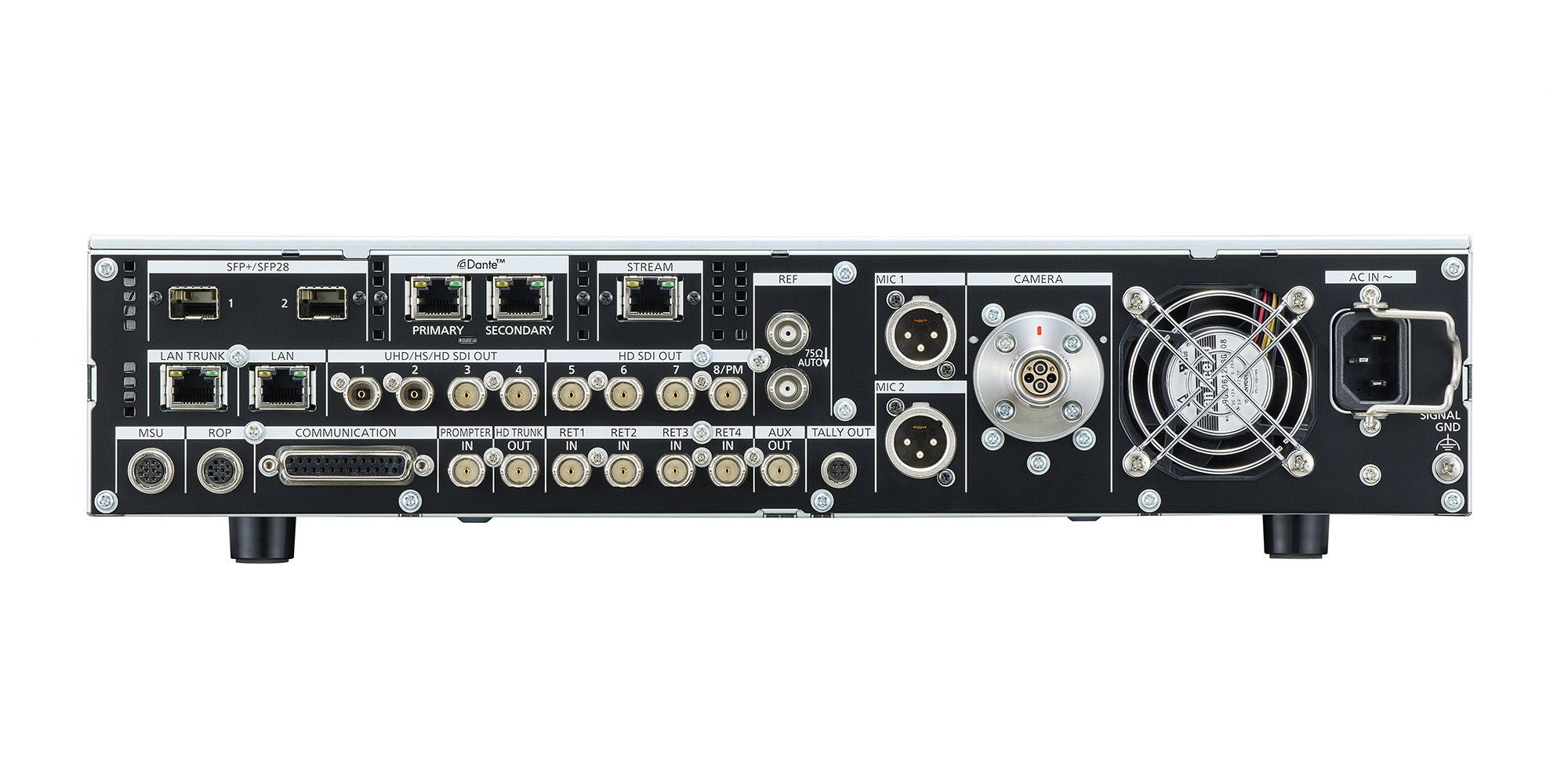

  • Optionale Schnittstellen (erhältlich über Erweiterungsboards):
    • ST 2110 / NMOS (2 × SFP+ / SFP28, z. B. mit Option AK‑NP701G) :contentReference[oaicite:18]{index=18}
    • Dante-Audio (RJ45, primär / sekundär, mit Option AK‑NP802G) :contentReference[oaicite:19]{index=19}
    • Streaming (NDI High-Bandwidth, SRT) über RJ45 (Option AK‑NP703G) :contentReference[oaicite:20]{index=20}
  • Bildübertragung: Unkomprimierte optische Verbindung zwischen Kamera und CCU über Entfernungen bis ca. 2.000 m :contentReference[oaicite:21]{index=21}
  • Netzwerkvideo: Unkomprimierte oder JPEG‑XS 4K/HD IP-Übertragung mit ST 2110 / NMOS Option :contentReference[oaicite:22]{index=22}
  • Ausgabeformate:
    • Unterstützt HDR (BT.2020) und SDR (BT.709) simultan :contentReference[oaicite:23]{index=23}
    • 4K: 3840 × 2160 bei 59.94 p, 50 p, 29.97 p, 25 p, 23.98 p :contentReference[oaicite:24]{index=24}
    • HD: 1080 bei 59.94 p, 50 p, 59.94 i, 50 i, 29.97 p, 25 p, 23.98 p, 23.98 PsF über 59.94i etc. :contentReference[oaicite:25]{index=25}
    • HD-High-Speed (bei Verbindung mit bestimmter Kamera): bis zu 240 fps in 1080 etc. :contentReference[oaicite:26]{index=26}
