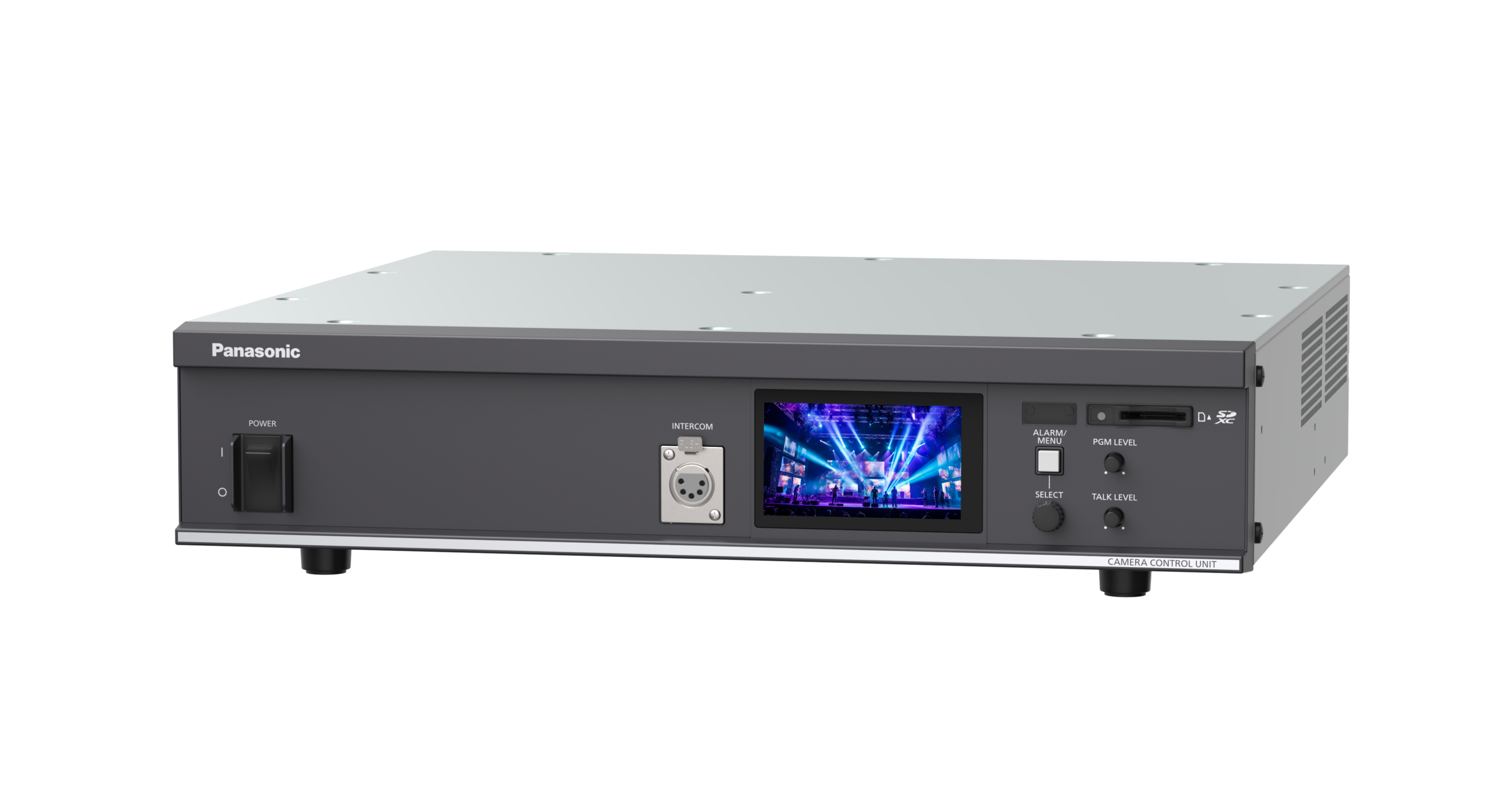

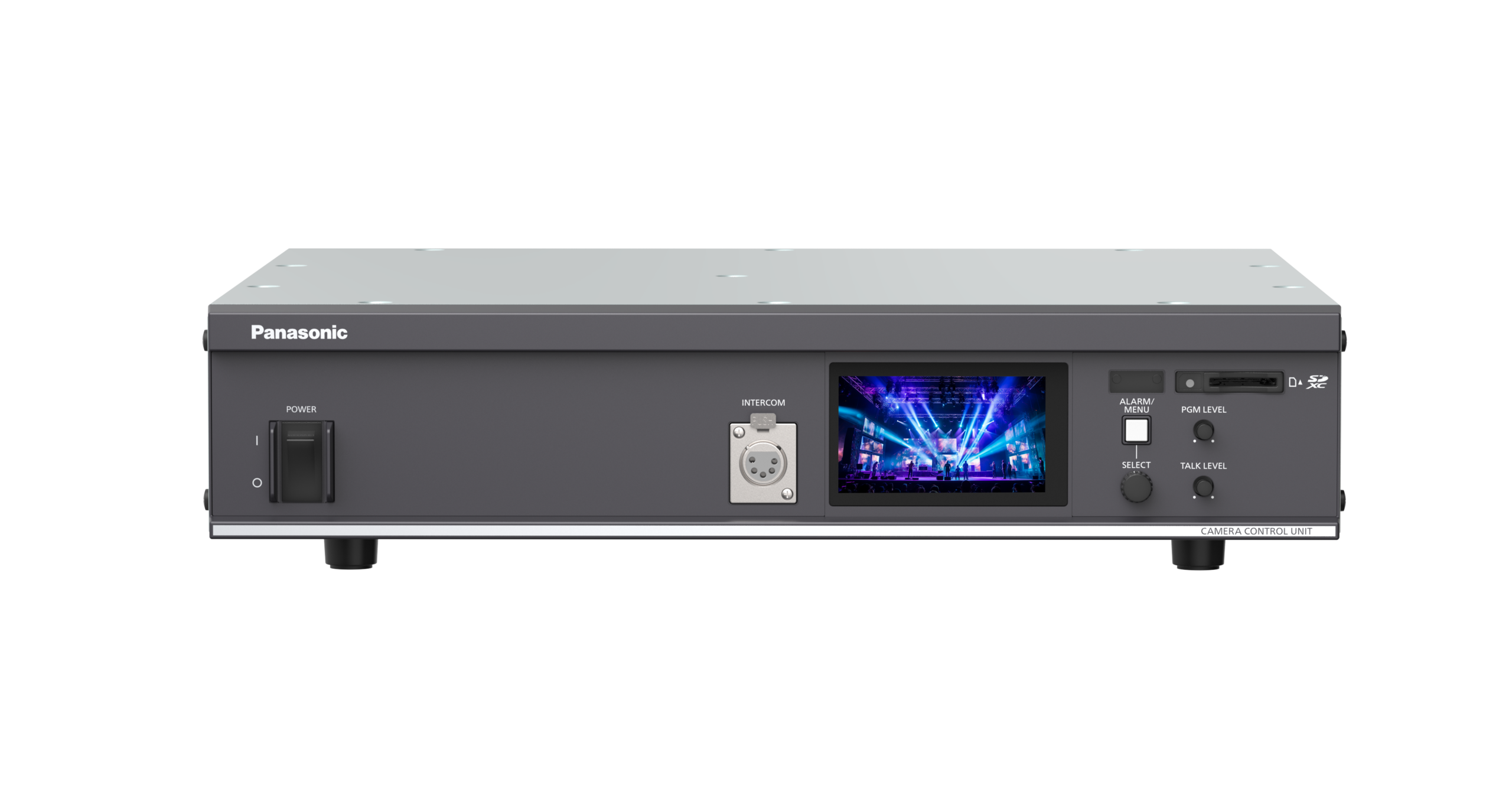

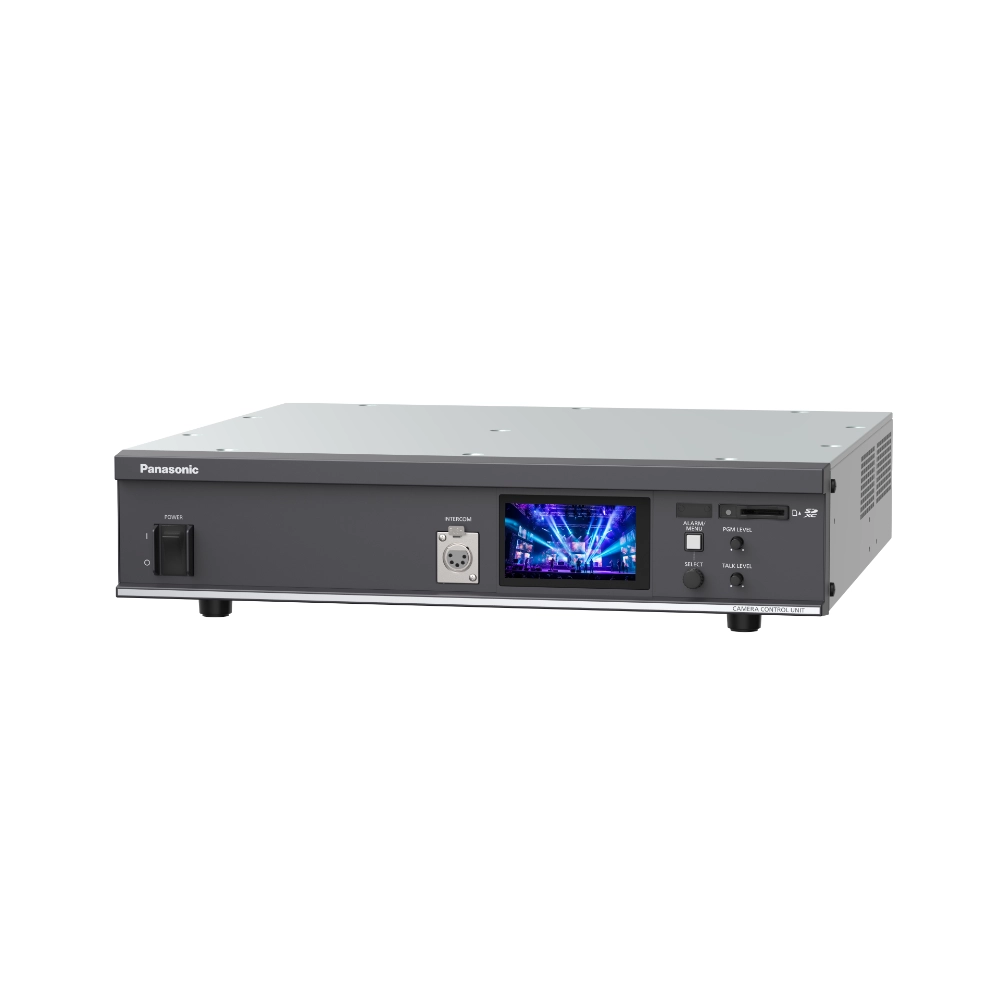

Panasonic AK-UCU710ESJ Camera Control Unit for UC4000/UC3300 with ST2110 and Dante option

Artikelnummer: PAN-AK-UCU710ESJ Kategorien: ,

Alle Preise exklusiv MwSt.

Artikelnummer: PAN-AK-UCU710ESJ Kategorien: ,

Die AK‑UCU710ESJ ist eine hochmoderne 4K-Studio-Kamera-Steuereinheit (CCU) mit umfassender IP-Anbindung. Sie unterstützt SMPTE ST 2110, Dante-Audio sowie NDI® und SRT für Streaming. Gleichzeitig ermöglicht sie eine gleichzeitige Ausgabe von HDR (BT.2020) und SDR (BT.709). Mit acht Videoausgängen – darunter zwei 12G‑SDI-Ausgänge – bietet sie flexible Anschlussmöglichkeiten. Über das 3,5″ Farb-Touch-Display lassen sich Kameraeinstellungen intuitiv steuern. Die Verbindung zur Kamera erfolgt unkomprimiert über Glasfaser bis zu etwa 2.000 m. Zukünftige Firmware-Updates erlauben zudem High-Speed-Aufnahmen mit bis zu 4× in HD und 2× in 4K. Zusätzlich ist eine IP-Übertragung in 4K/HD entweder unkomprimiert oder per JPEG‑XS möglich.

Hersteller

PANASONIC
Vollständige Artikelbeschreibung

  • Stromversorgung: 100 V – 240 V AC, 50 / 60 Hz :contentReference[oaicite:0]{index=0}
  • Leistungsaufnahme: 550 W (ohne angeschlossene Kamera: 130 W) :contentReference[oaicite:1]{index=1}
  • Spannungsversorgung der Kamera: 240 V AC, ±5 %, 1,46 A, 50 / 60 Hz :contentReference[oaicite:2]{index=2}
  • Betriebstemperatur: 0 °C bis 40 °C :contentReference[oaicite:3]{index=3}
  • Lagerungstemperatur: –20 °C bis 60 °C :contentReference[oaicite:4]{index=4}
  • Luftfeuchtigkeit: 10 % bis 90 % (ohne Kondensation) :contentReference[oaicite:5]{index=5}
  • Abmessungen (B × H × T): 424 mm × 88,5 mm × 400 mm :contentReference[oaicite:6]{index=6}
  • Gewicht: ca. 9,3 kg :contentReference[oaicite:7]{index=7}

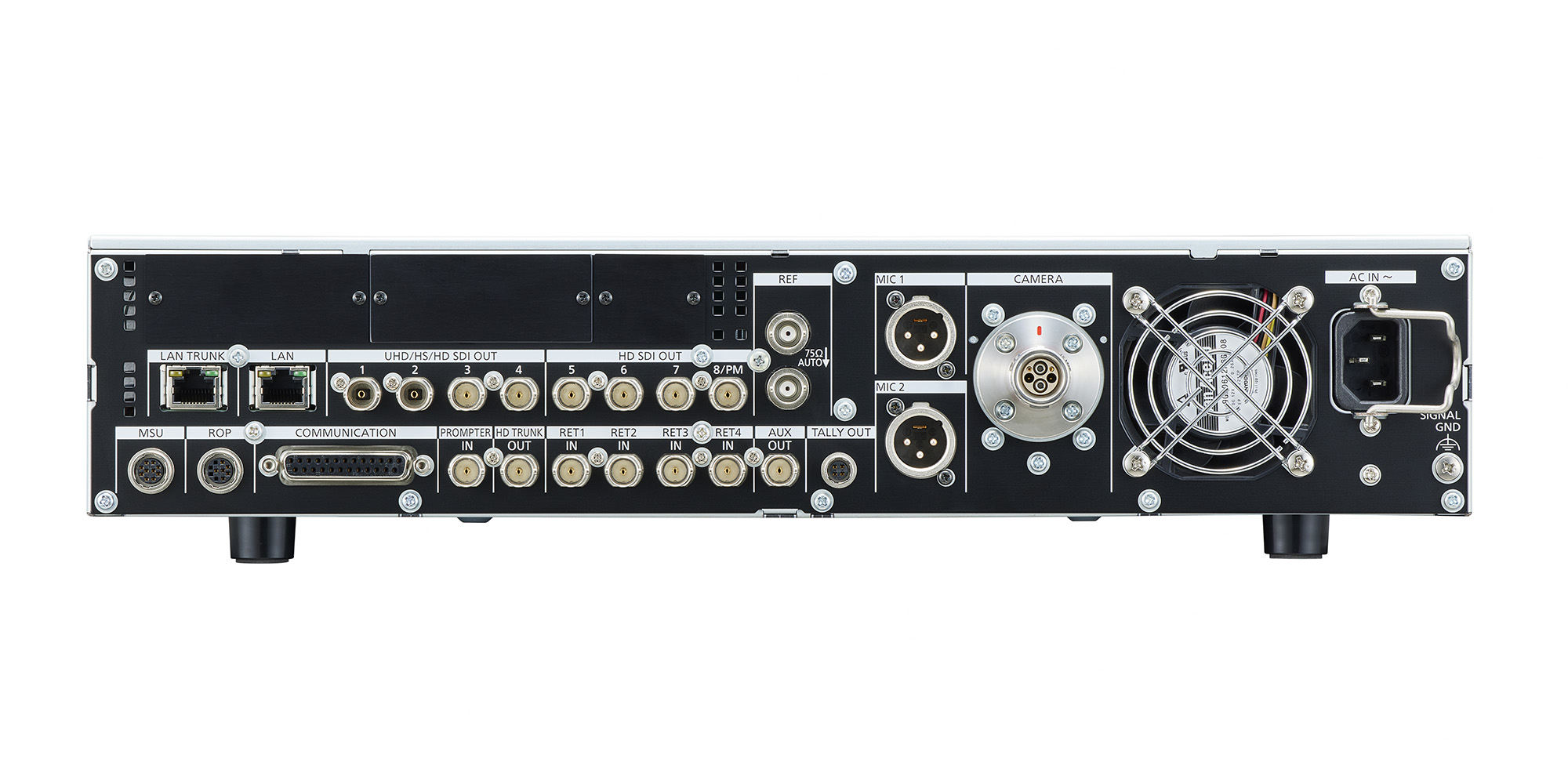

  • Video-Ausgänge:
    • 3G/HD‑SDI: 5 Linien :contentReference[oaicite:8]{index=8}
    • 12G/6G/3G/HD‑SDI: 2 Linien :contentReference[oaicite:9]{index=9}
    • HD-SDI: 1 Linie (geteilt mit Monitor-Ausgang) :contentReference[oaicite:10]{index=10}
  • HD TRUNK / AUX-Ausgabe: 3G/HD‑SDI (je 1 Linie) :contentReference[oaicite:11]{index=11}
  • Return‑Eingänge: 3G/HD‑SDI, 4 Linien :contentReference[oaicite:12]{index=12}
  • Prompter (HD TRUNK) Eingang: 3G/HD-SDI, 1 Linie :contentReference[oaicite:13]{index=13}
  • Referenzeingang: Black‑Burst / Tri‑Level, 1 Linie, automatische Terminierung, Loop-Through :contentReference[oaicite:14]{index=14}
  • Mikrofon-Ausgänge: 2 × XLR (3‑Pol, männlich), 0 dBm / 600 Ω :contentReference[oaicite:15]{index=15}
  • Kommunikation (Intercom): 2 x (ENG / PROD), 0 dBm / 600 Ω oder 1 Vpp, 200 Ω (RTS) bzw. CLRCOM :contentReference[oaicite:16]{index=16}
  • PGM-Eingänge: 2 Linien, 0 dBm / 600 Ω :contentReference[oaicite:17]{index=17}
  • Tally-Eingänge: Rot, Grün, Gelb (je 1) :contentReference[oaicite:18]{index=18}
  • Tally-Ausgänge: Rot, Grün + Alarm über Open‑Collector-Ausgänge :contentReference[oaicite:19]{index=19}
  • ROPs & Steuerung:
    • RS‑422: 1 Linie + 16 V DC-Ausgang (ROP) :contentReference[oaicite:20]{index=20}
    • GPI / MSU-Steuerung: RS‑422, 1 Linie :contentReference[oaicite:21]{index=21}

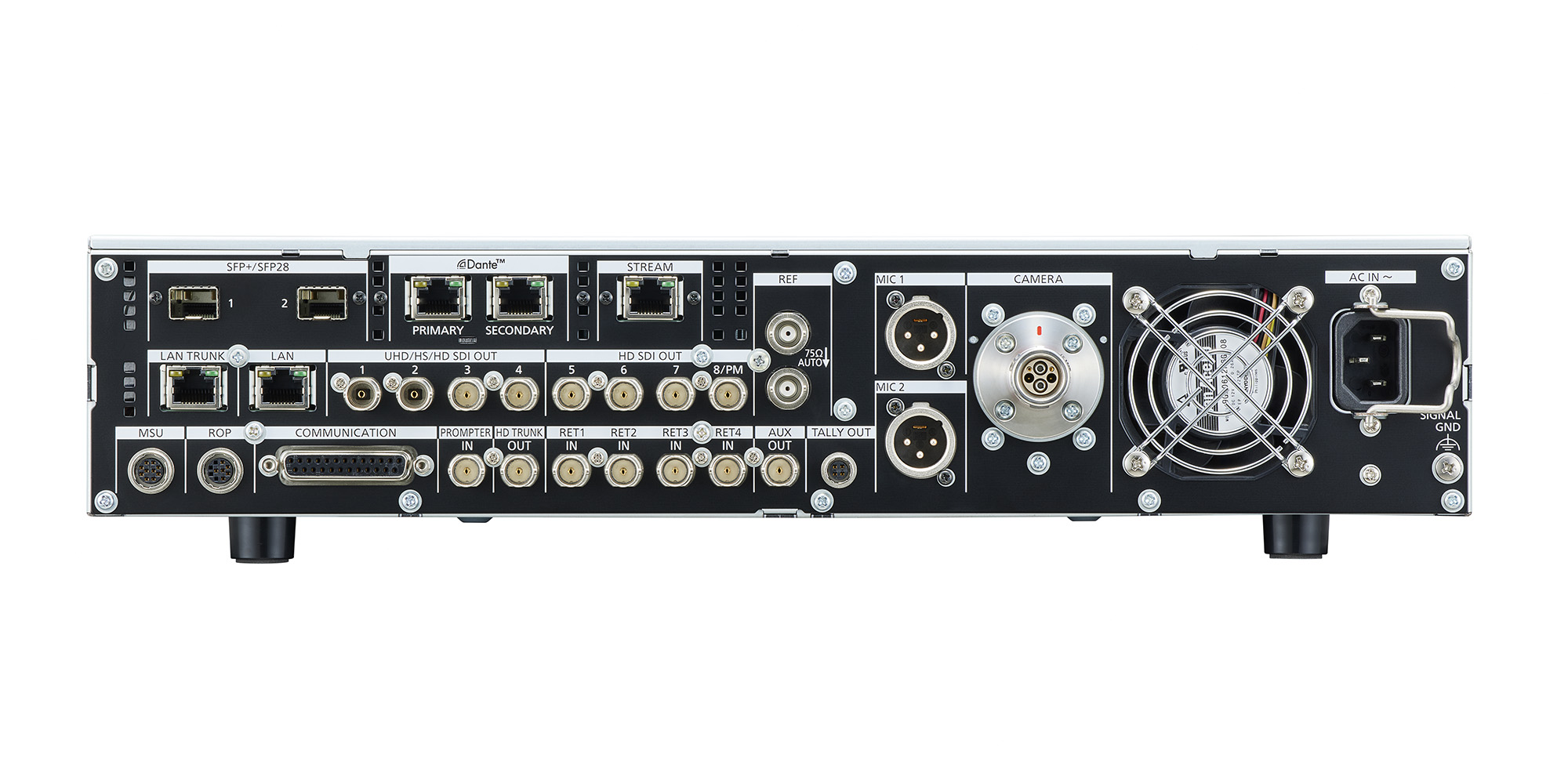

  • Netzwerk & IP:
    • 2 × SFP+/SFP28 für ST 2110 (redundant) :contentReference[oaicite:22]{index=22}
    • Dante Audio: 2 × RJ45 (Primär / Sekundär) :contentReference[oaicite:23]{index=23}
    • LAN-Verbindung für PC (Konfiguration via Browser) :contentReference[oaicite:24]{index=24}
  • Display: 3,5″ Farb‑LCD mit Touch‑Funktion :contentReference[oaicite:25]{index=25}
  • IP-Übertragung: Unkomprimierte oder JPEG‑XS 4K/HD mit ST 2110 / NMOS Option :contentReference[oaicite:26]{index=26}
  • Optische Verbindung: Unkomprimierte Glasfaser-Verbindung Kamera ↔ CCU bis ca. 2.000 m :contentReference[oaicite:27]{index=27}
  • High-Speed Recording (zukünftiges Update): Bis zu 4× in HD und 2× in 4K :contentReference[oaicite:28]{index=28}
  • Simultane Ausgabe: HDR (BT.2020) & SDR (BT.709) :contentReference[oaicite:29]{index=29}
  • Unterstützte Videoformate:
    • 4K / UHD: 3840 × 2160 bei 59.94p, 50p, 29.97p, 25p, 23.98p :contentReference[oaicite:30]{index=30}
    • HD: 1080 bei 59.94p, 50p, 59.94i, 50i, 29.97p, 25p, 23.98p, PsF-Formate :contentReference[oaicite:31]{index=31}
    • HD High-Speed (mit kompatibler Kamera): z. B. 1080 bis 240 fps :contentReference[oaicite:32]{index=32}
