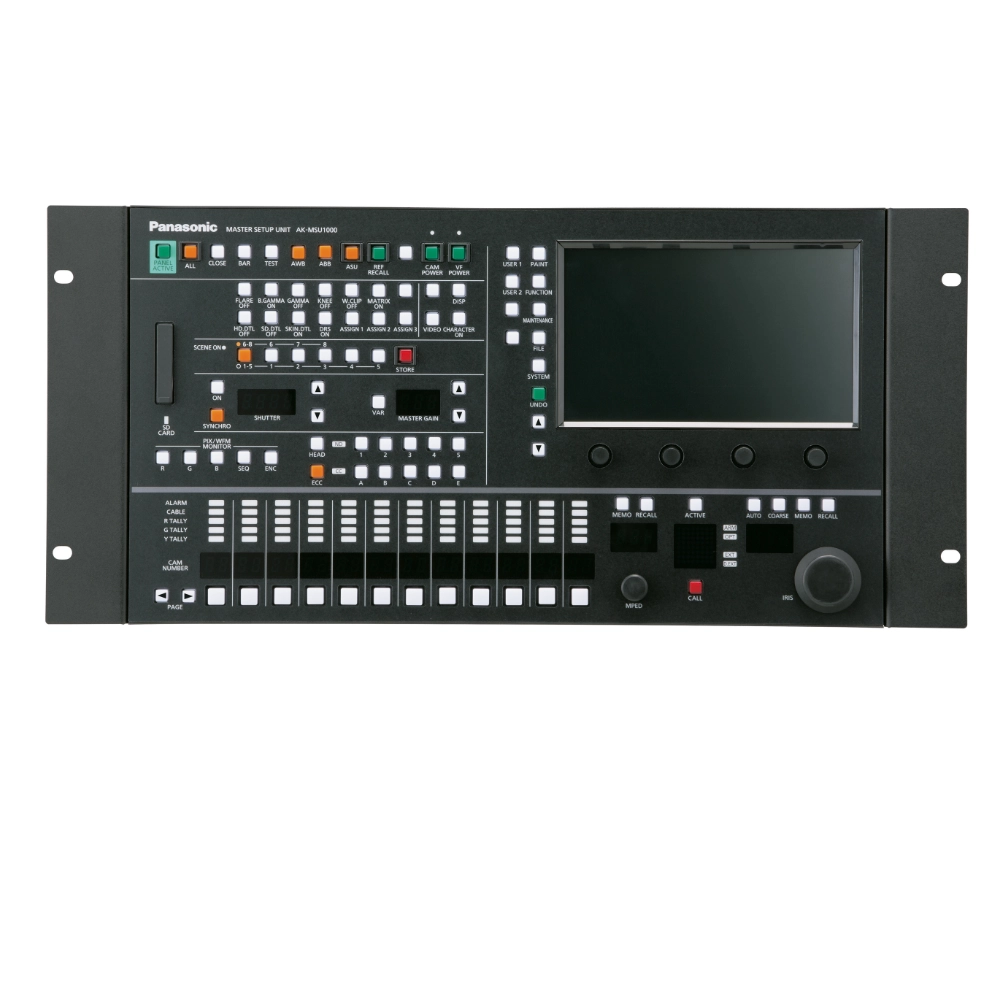

Panasonic AK-MSU1000GJ — Technische Details

Allgemein

• Modell: AK-MSU1000GJ
• Typ: Master-Setup-Unit (MSU) zur zentralen Kamerasteuerung
• Einsatzbereich: Studio, Broadcast, Remote-Kontrolle

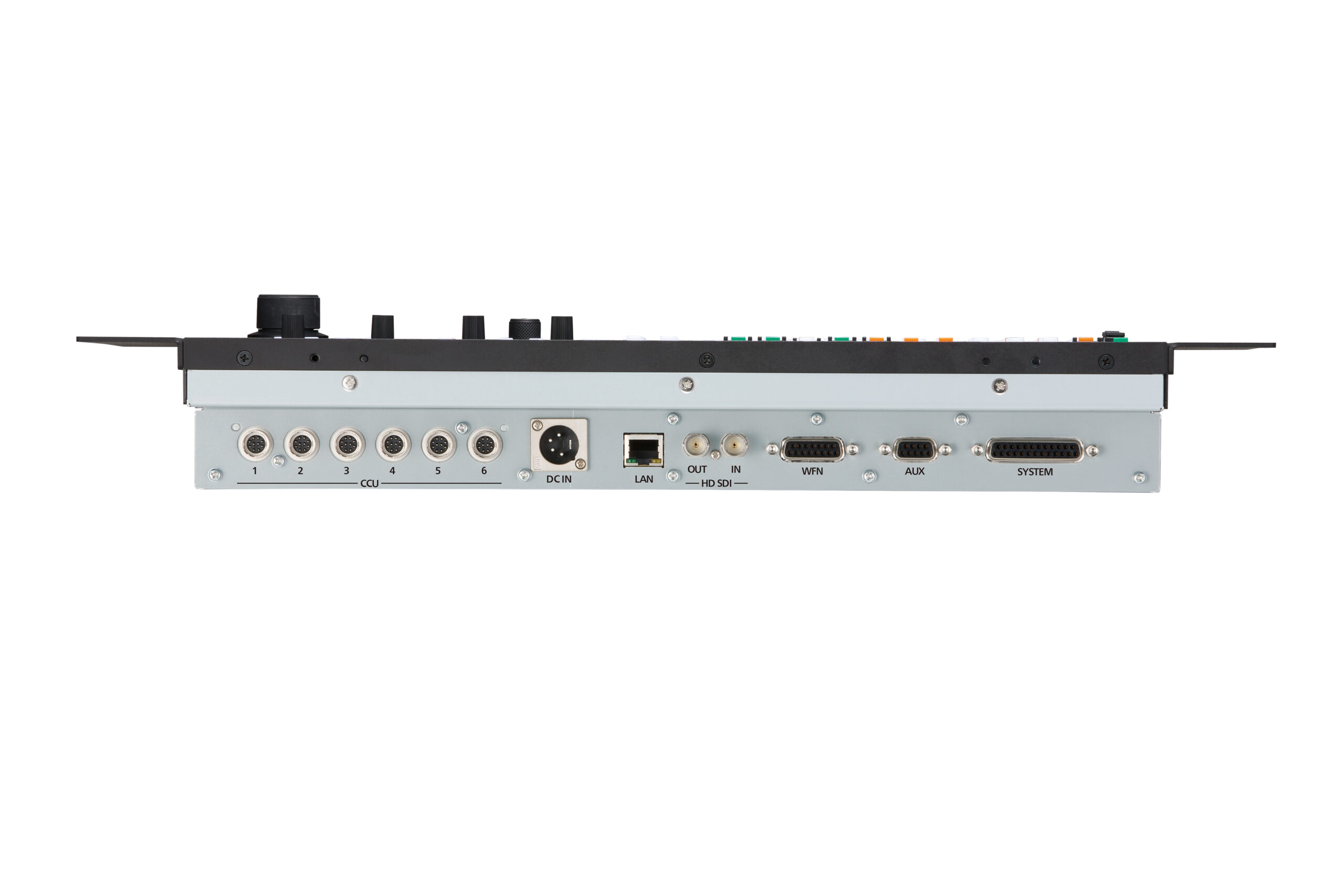

Steuerung & Schnittstellen

• Steuerung: IP- und serielle Verbindungen
• IP-Verbindung: Steuerung von bis zu 99 CCUs (Kamera-Control-Units)
• Serielle Verbindung: bis zu 6 Geräte
• HD-SDI: Eingang für Monitoring (1080i)
• Videoausgabe: Camera/CCU-Informationenausgabe in 1080i; gleichzeitige Ausgabe von UHD und HD möglich

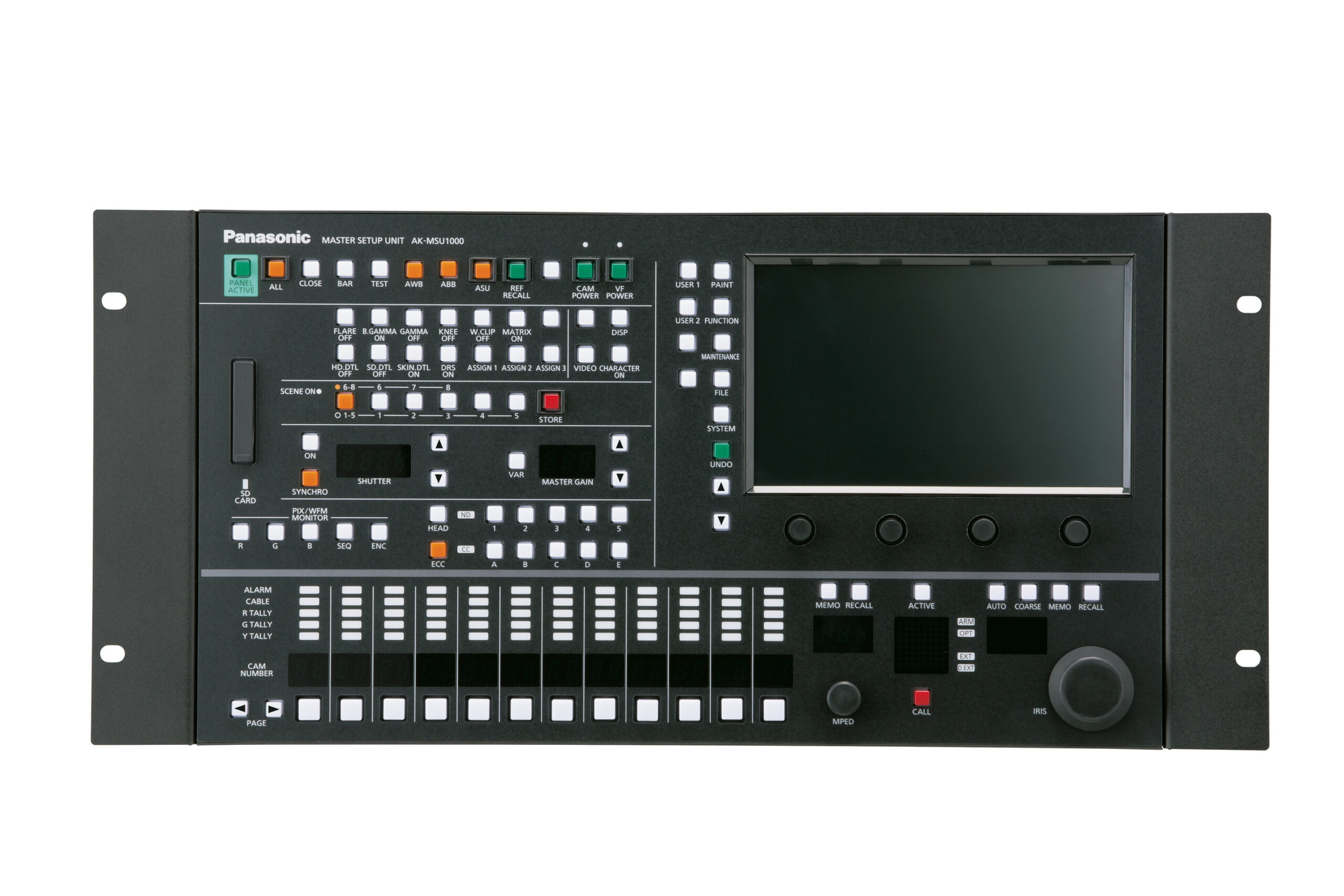

Bedienung

• Display: 7-Zoll Touch-Farb-LCD für Monitoring und Konfiguration
• Szenenverwaltung: Speichern und Laden von Scene-/User-Files
• SD-Karten-Slot für Benutzerdateien und Firmware-Updates
• Intuitive Menüs für Farbabgleich, Gain, Blende, Shutter, ND/CC-Einstellungen

Leistungsmerkmale

• Unterstützt gleichzeitige UHD- und HD-Ausgabe
• High-Speed-Ausgabe im HD-Modus bis zu 240p (gleichzeitig mit Standard-Ausgabe möglich)
• PoE+-Unterstützung: Stromversorgung über LAN (bei geeignetem PoE+-Hub)

Stromversorgung & Verbrauch

• Spannung: DC 12 V (Eingangsbereich: ca. 10 V–16 V) oder PoE+ (42 V–57 V DC)
• Stromaufnahme: ca. 1,6 A bei 12 V DC; ca. 0,6 A bei PoE+ (Angaben je nach Betriebszustand)

Mechanik & Abmessungen

• Gehäusefarbe: Schwarz
• Abmessungen (B × H × T): ca. 482 × 222 × 81,5 mm (inkl. Montagewinkel bzw. Bedienelemente)
• Gewicht: ca. 4,0 kg

Umweltbedingungen

• Betriebstemperatur: 0 °C bis +40 °C
• Lagerung: −20 °C bis +60 °C
• Relative Luftfeuchte: ≤ 90 % (nicht kondensierend)

Sonstiges

• Kompatibilität: Entwickelt zur Verwendung mit Panasonic Studiokameras und CCUs (z. B. AK-UC/AK-HC Serien)
• Ideal für zentrale Kamerakonfigurationen in großen Studio- und OB-Umgebungen
